Rodzaje dwuteowników stalowych. HEA, HEB, IPE, IPN. Różnice.
Dwuteownik to stalowy profil o przekroju poprzecznym przypominającym literę H lub I. Dzięki budowie z półek (skrzydeł) oraz środnika dwuteowniki stalowe bardzo efektywnie przenoszą obciążenia konstrukcyjne – zarówno pionowe, jak i poziome – zachowując korzystny stosunek wytrzymałości do masy własnej. W praktyce spotyka się kilka serii, które ułatwiają dobór dwuteownika do nośności, sztywności, rozpiętości oraz warunków pracy elementu. Najczęściej porównuje się profile HEA, HEB, IPE oraz IPN, bo to one stanowią podstawę wielu rozwiązań w budownictwie i przemyśle.
Rodzaje dwuteowników stalowych – przegląd profili
Dwuteowniki hutnicze (IPE) – charakterystyka profilu
Dwuteowniki IPE to popularne profile stalowe o smuklejszej budowie: mają relatywnie wąskie półki i większą wysokość profilu, co dobrze sprawdza się w elementach pracujących głównie na zginanie. IPE bywa wybierany jako kompromis między wagą a wytrzymałością, szczególnie gdy liczy się redukcja ciężaru dwuteownika oraz łatwiejszy montaż i transport profili stalowych. W konstrukcjach o średnich obciążeniach IPE często stosuje się na belki stropowe, podciągi, ramy konstrukcyjne i elementy pomocnicze. Warto pamiętać, że przy niektórych układach przestrzennych ograniczeniem może być odporność na skręcanie, dlatego dobór profilu dwuteownika powinien uwzględniać sposób podparcia i usztywnienia.
Sprawdź nasze produkty
Dwuteowniki zwykłe (IPN) – czym różnią się od IPE
IPN to tradycyjny typ dwuteownika, również o kształcie litery I, jednak charakterystyczną cechą są skośne wewnętrzne ścianki półek (powierzchnia wewnętrzna skośna). Ta geometria odróżnia IPN od profili o powierzchniach równoległych. Dwuteowniki IPN są zwykle lżejsze i często spotykane w mniej wymagających realizacjach, gdzie priorytetem jest ekonomia i standardowe wymiary wynikające z norm międzynarodowych. Z uwagi na niższą sztywność i ograniczoną wytrzymałość w porównaniu z nowszymi seriami, IPN częściej pracuje w konstrukcjach pomocniczych oraz w obiektach o mniejszych obciążeniach.
Dwuteowniki szerokostopowe (HEA, HEB) – kiedy wybrać które
Dwuteowniki szerokostopowe (profil H) to grupa, w której kluczowe są szerokość podstawy oraz parametry półek i środnika. Najczęściej spotyka się serie HEA i HEB (w rodzinie występuje też HEM jako wariant najcięższy). HEA jest lżejszy i bardziej ekonomiczny – zapewnia dobry stosunek wytrzymałości do masy oraz zwykle ułatwia montaż dwuteowników. Sprawdza się w konstrukcjach, gdzie potrzebna jest solidna nośność, ale bez nadmiernego zwiększania masy własnej profilu. Z kolei dwuteownik HEB jest masywniejszy: ma grubsze półki i większą zdolność nośną, dlatego bywa preferowany tam, gdzie występują wyższe siły ściskające, a priorytetem jest maksymalna sztywność i stabilność. W praktyce porównanie „dwuteownik HEB a HEA” sprowadza się do kompromisu między ciężarem dwuteownika, kosztem materiału i wymaganym poziomem bezpieczeństwa konstrukcji.
HEA vs HEB vs IPE vs IPN – kluczowe różnice konstrukcyjne
Oznaczenia i wymiary profili (wysokość, szerokość, grubości)
Porównując rodzaje dwuteowników, warto patrzeć na wymiary dwuteownika: wysokość profilu, szerokość półek, grubość półek oraz grubość środnika. To te parametry opisują profil dwuteownika i wprost wpływają na nośność, sztywność oraz ciężar. Profile HEA/HEB mają szerokie półki, natomiast IPE i IPN są zwykle węższe. IPN wyróżnia się także geometrią półek z wewnętrzną powierzchnią skośną, co ma znaczenie przy łączeniach i dopasowaniu elementów. Standardowe wymiary wynikają z systemów normalizacji, dlatego przy zakupie warto porównać serię, rozmiar i wymagania projektu.
Wytrzymałość i nośność – porównanie profili
Nośność i wytrzymałość mechaniczna zależą od rozkładu materiału w przekroju poprzecznym. HEB, jako profil cięższy, oferuje z reguły większą wytrzymałość i sztywność niż HEA. IPE jest często wybierany do elementów zginanych (np. belki), natomiast IPN traktuje się jako rozwiązanie do lżejszych zadań. Jeżeli celem jest wysoka wytrzymałość na zginanie przy ograniczaniu masy własnej konstrukcji, IPE bywa dobrym wyborem. Gdy natomiast kluczowe są duże obciążenia i zapas bezpieczeństwa – częściej wybiera się HEB.
Stabilność (wyboczenie i zwichrzenie) – na co uważać
Stabilność konstrukcji zależy nie tylko od samego profilu, ale też od długości elementu, sposobu podparcia i usztywnień. Szerokie półki profili HEA/HEB sprzyjają pracy w układach słupowych, gdzie pojawiają się siły ściskające. W profilach smuklejszych, takich jak IPE, należy zwrócić uwagę na odporność na skręcanie i ryzyko utraty stateczności przy niekorzystnym schemacie obciążenia. Dobór dwuteownika powinien więc uwzględniać zarówno parametry przekroju, jak i warunki pracy w całej konstrukcji.
Może Cię zainteresować
Elastyczność i ugięcia – sztywność w praktyce
Sztywność profilu przekłada się na ugięcia i komfort użytkowania obiektu. Zwykle cięższy przekrój (np. HEB) daje mniejsze ugięcia przy tych samych warunkach obciążenia, natomiast lżejsze rozwiązania (HEA, IPE) mogą wymagać dokładniejszego sprawdzenia odkształceń. W praktyce dąży się do takiego doboru, aby zachować bezpieczeństwo konstrukcji i trwałość, a jednocześnie nie przewymiarować elementów, co zwiększa koszty i ciężar transportu.
Zastosowania dwuteowników stalowych w budownictwie i przemyśle
Budownictwo mieszkaniowe – belki, podciągi, nadproża
W budownictwie mieszkaniowym dwuteownik stalowy może pełnić rolę belki, podciągu lub elementu wzmacniającego otwory (np. jako dwuteownik na nadproże). W takich zastosowaniach często liczy się dobry stosunek wytrzymałości do masy oraz łatwość montażu, dlatego popularne są IPE i HEA, a w przypadkach większych obciążeń – HEB.
Infrastruktura – mosty, wiadukty, konstrukcje inżynieryjne
W obiektach infrastrukturalnych, gdzie występują duże obciążenia pionowe i poziome oraz wysokie wymagania trwałości, częściej wykorzystuje się profile o większej nośności i sztywności. W praktyce ważne są także właściwości mechaniczne stali, a sama produkcja – zwykle walcowanie na gorąco – pomaga uzyskać powtarzalną geometrię i jednorodność materiału.

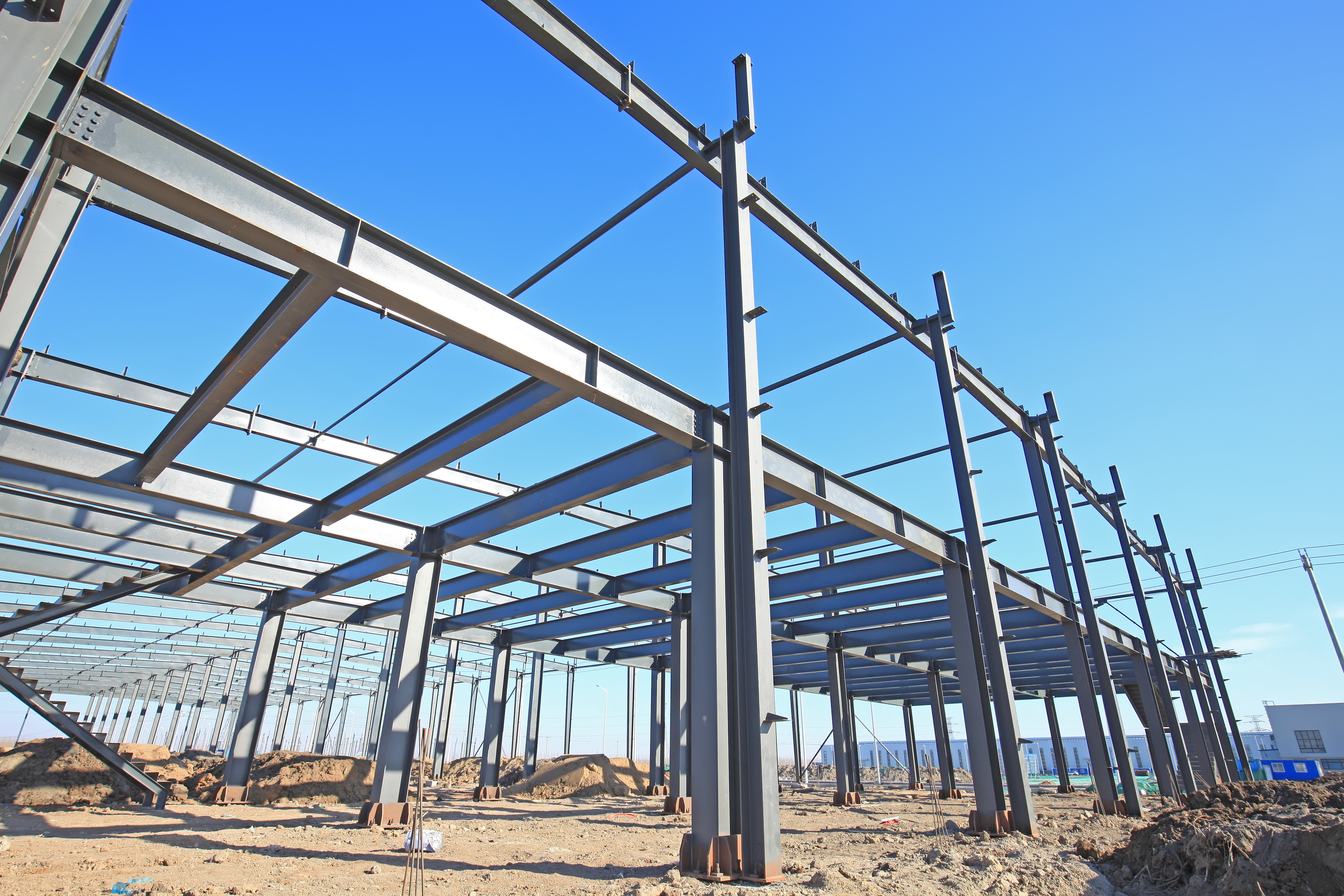

Przemysł – hale, suwnice, ramy i konstrukcje wsporcze
W przemyśle dwuteowniki stalowe są powszechne w konstrukcjach hal i układach ramowych. HEA wybiera się często jako rozwiązanie ekonomiczne dla średnich obciążeń, natomiast HEB tam, gdzie wymagana jest podwyższona nośność, np. w głównych elementach nośnych. IPE dobrze sprawdza się w belkach i stropach, gdzie ważna jest odporność na zginanie przy kontrolowanej masie własnej.
Jak dobrać dwuteownik: HEA, HEB, IPE czy IPN
Dobór pod obciążenie, rozpiętość i warunki pracy
Dobór dwuteownika zaczyna się od określenia obciążeń konstrukcyjnych (pionowych i poziomych), rozpiętości, schematu podparcia oraz wymagań dotyczących ugięć. Następnie porównuje się profil dwuteownika pod kątem nośności, sztywności i masy własnej. Popularne pytania typu „jaki dwuteownik na 6 m” wymagają obliczeń – w praktyce stosuje się tabele, obliczenia statyczne i narzędzia typu kalkulator wytrzymałości dwuteownika, aby dobrać przekrój bezpiecznie i ekonomicznie.
Normy i tolerancje profili (PN-EN) – co warto sprawdzić
Przy zakupie warto weryfikować, czy profil jest zgodny z odpowiednimi normami wyrobu oraz czy ma deklarowane parametry materiałowe, np. S235JR lub S355J2. Wymiarowo spotyka się także odniesienia do DIN 1025 (w zależności od serii), co pomaga ujednolicić porównania. Dla trwałości istotna jest również ochrona przed korozją i dobranie właściwej obróbki powierzchniowej do środowiska pracy.
Najważniejsze rzeczy do zapamiętania
Rodzaje dwuteowników stalowych (HEA, HEB, IPE, IPN) różnią się przede wszystkim geometrią przekroju: szerokością i grubością półek, grubością środnika oraz wynikającą z tego nośnością, sztywnością i masą. HEA to częsty wybór „lekki i ekonomiczny”, HEB – „mocny i sztywny” do większych obciążeń, IPE – „uniwersalny na zginanie” przy redukcji ciężaru, a IPN – „tradycyjny” do mniej wymagających zadań. Właściwy dobór profilu jest podstawą bezpieczeństwa konstrukcji, dlatego zawsze należy opierać się na obliczeniach i wymaganiach konkretnego projektu.
